RSO Planung

RSO-Planung ist das Basismodul für alle Tischler und Einrichtungsplaner, die individuelle Möbel kreativ planen, in moderner Form präsentieren und gegbenenfalls die Module RSO-Technik und RSO-CNC zu einer kompletten Workflow-Lösung andocken wollen. Neben der kompletten Funktionalität von AutoCAD® bzw. AutoCAD® Architecture enthält RSO-Planung auch eigene Elemente, mit dem Ziel die Planung einfach und komfortabel durchführen zu können.



Zuerst wird das Raumkonzept entwickelt – mit als Polylinien gezeichneten und im Wandkonfigurator definierten Wänden. Fenster, Türen und Wanddurchbrüche werden einfach aus der Katalogverwaltung übernommen. Mit dem Schrank- und Generierteile-Konfigurator stehen dem Planer dann alle Planungstüren offen. Sämtliche Informationen für Stücklisten- und CNC-Ausgabe (Materialien, Formate, Oberflächen, Griffe und die Raumplatzierung) sind nach der Konfiguration bereits hinterlegt. Jetzt noch die Präsentation optisch überzeugend aufbereiten und dem Verkauf der Planung bzw. der perfekten Umsetzung steht nichts mehr im Wege.

Die wichtigsten Vorteile auf einen Blick

  • Einrichtungs-Planungsprogramm auf AutoCAD® OEM Basis
  • Arbeitsabläufe können exakt an die eigene Arbeitsweise angepasst werden
  • Oberflächen, Materialstärken, Verbindungsarten, die Anordnung von Beschlägen,  Lochreihen u. v. m. werden vordefiniert
  • Alle Elemente können während der Planung beliebig verändert werden
  • In einer einzigen Menüleiste stehen alle RSO-eigenen und AutoCAD®-Funktionen zur Verfügung
  • Erweiterung mit RSO-Technik und RSO-CNC zum kompletten Workflow-Programm möglich
  • Testbeitrag mit Bild in der Zeile und einer Zeilenlänge die ab einer bestimmten Länge umgebrochen wir, die Länge der Zeile sollte über die ganze Seitenbreite gehen und erst danach umgebrochen werden

Diese Tools bietet RSO-Planung


Raumerstellung mit Architekturelementen

  • Einzelne Wände, Räume und Etagen direkt erstellen oder aus architektenplänen generieren.
  • Mit dem 3D Laser direkt in RSOCAD Räume erstellen.
  • Architekturelemente wie Fenster und Türen aus der Katalogverwaltung einfügen.

Schrankkonfigurator

  • Möbel mit dem RSO Schrankkonfigurator in den verschiedensten Varianten erstellen.
  • Alle Konstruktionsdetails sind bereits vorkonfiguriert und können beim Verplanen individuell geändert werden.
  • Kofigurierte Elemente aus der Zeichnung duplizieren, oder mit Vorschaubild direkt in die Katalogverwaltung speichern.

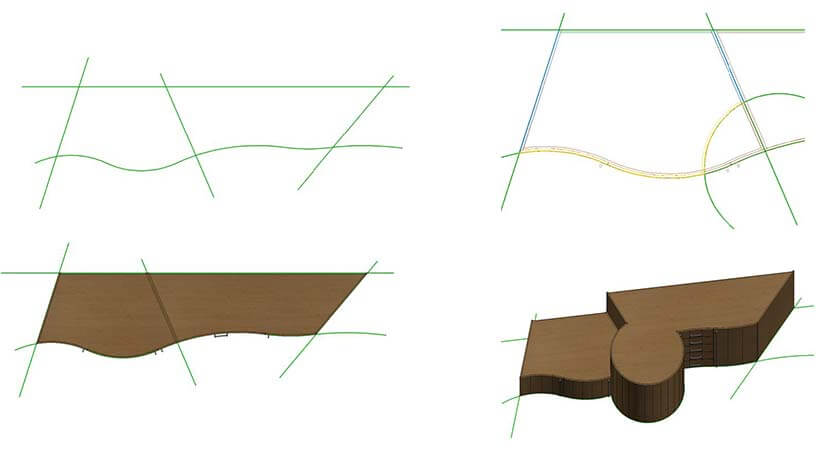

Freiformschränke

  • Aus 2D Zeichnungen entstehen 3D Möbel in beliebigen Formen und Frontaufteilungen.
  • Die 2D Zeichnungen können nachträglich verändert werden und das 3D Möbel übernimmt die neue Form.
  • Mit der RSO Generierfunktion werden Platten, Blenden, Sockel usw. an die Form angepasst.

FreiformSkizze


Katalogverwaltung mit Favoriten- und Suchfunktionen

  • In der Katalogverwaltung werden Blöcke, Schränke, Designartikel oder ganze Planungsvorschläge gespeichert.
  • In RSOCAD ist eine umfangreiche Palette an Katalogartikel von verschiedenen Herstellern bereits integriert.
  • Kataloge können einfach vom Anwender erstellt und Elemente durch einfaches anklicken inklusive Vorschaubild gespeichert werden.
  • Mit der Favoritenfunktion werden die wichtigsten Artikel von von verschiedenen Herstellern für einen schnellen Zugriff zusammengestellt.
  • Mit der Suchfunktion kann direkt nach einem Element über Artikelbezeichnung gesucht werden.

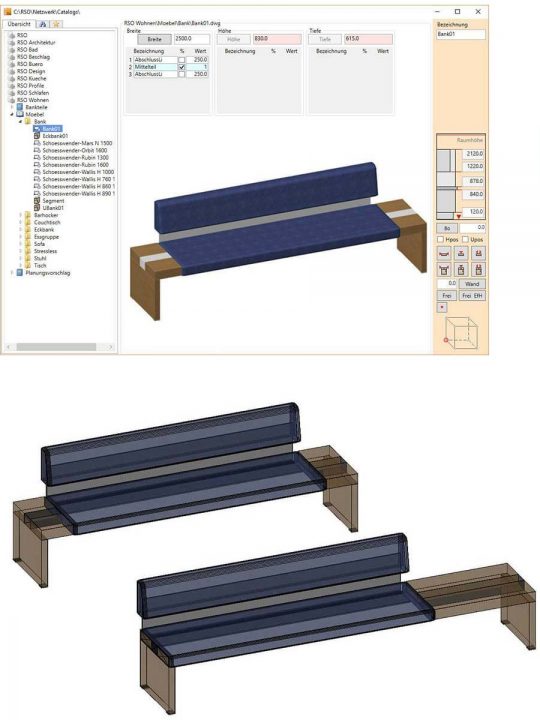

Sektorenstrecker

  • Katalogelemente können in Sektoren unterteilt werden, die beim Einfügen unterschiedlich gestreckt werden.
  • So können ohne Progrmmieraufwand intelligente Objekte erstellt werden.

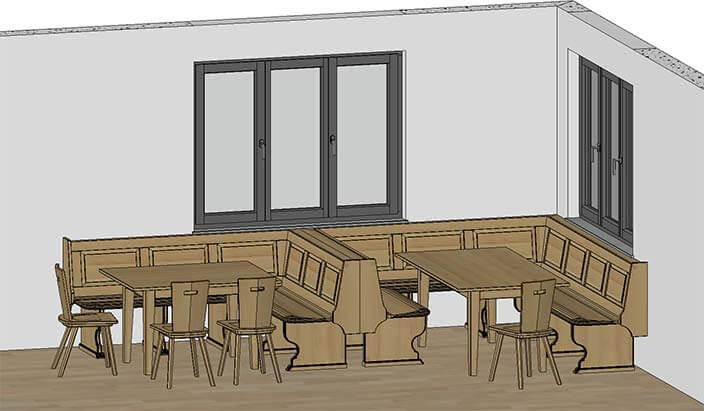

Bankmodul

  • Mit dem Bankmodul können verschiedene Bankteile miteinander kombiniert werden. Dadurch kann eine Vielfalt an Bankmodellen erstellt werden.
  • In einem übersichtlichen Dialog werden die verschiedenen Bankteile über eine Bildauswahl definiert.

Bank

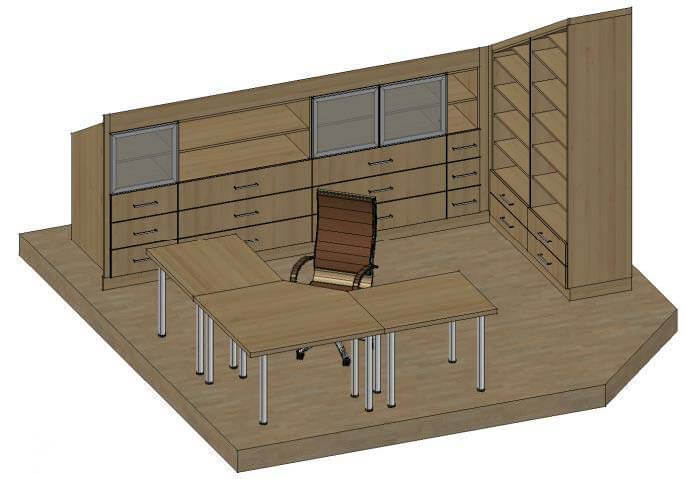

Dachschrägen

  • Dachschrägenschränke nach hinten oder seitlich Abgeschrägt.


Generierteile (Platten, Blenden, Leisten etc.)

  • Platten automatisch durch Auswahl des ersten und des letzten Schrankes oder frei nach einer gezeichneten Polylinie generieren.
  • Ausschnitte durch Auswahl eines Blockes z.B. Spüle oder frei nach einer gezeichneten Polylinie hinzufügen
  • Die Schnittfunktion teilt die Platte in mehrere Segmente.

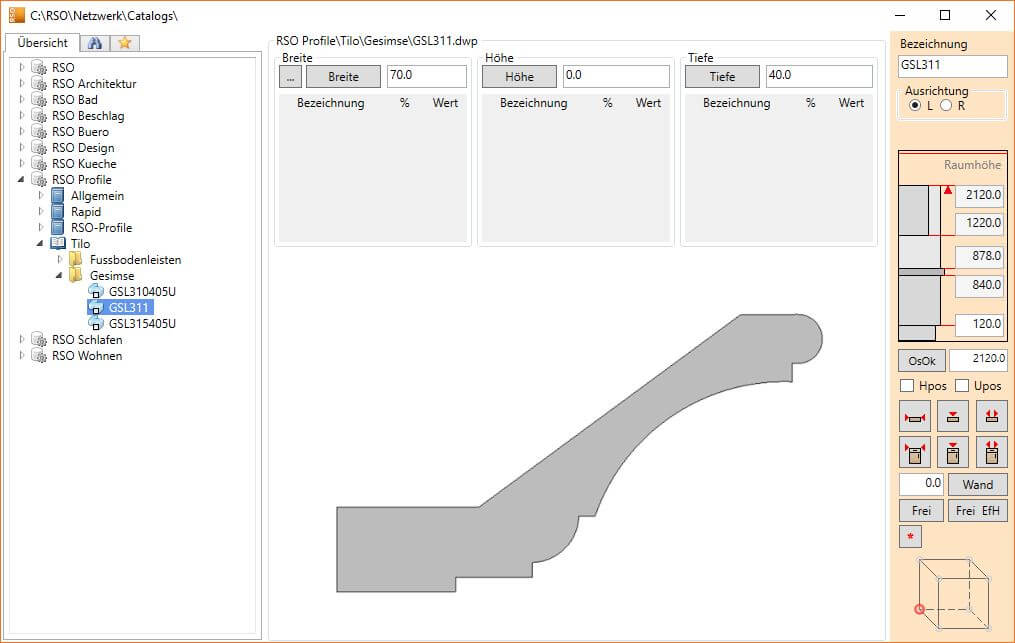

Kranzprofil

  • Profilquerschnitte können aus der Katalogverwaltung augewählt oder frei gezeichnet werden

FreiesProfil

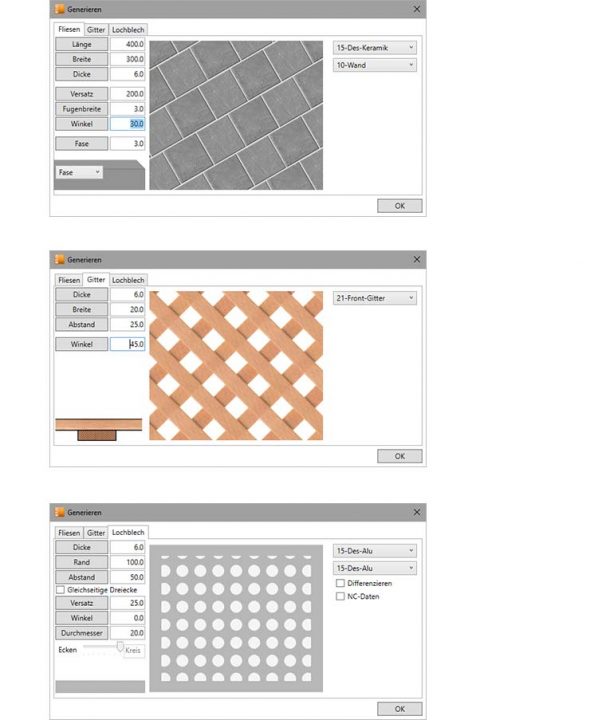

Fliesen, Gitter und Lochblech

  • Fliesen, Gitter und Lochbleche werden in 3D über eine Polylinie erstellt.
  • Alle relevanten Parameter wie Abstand, Winkel etc. können eingestellt werden.

Einsatzmöglichkeit:

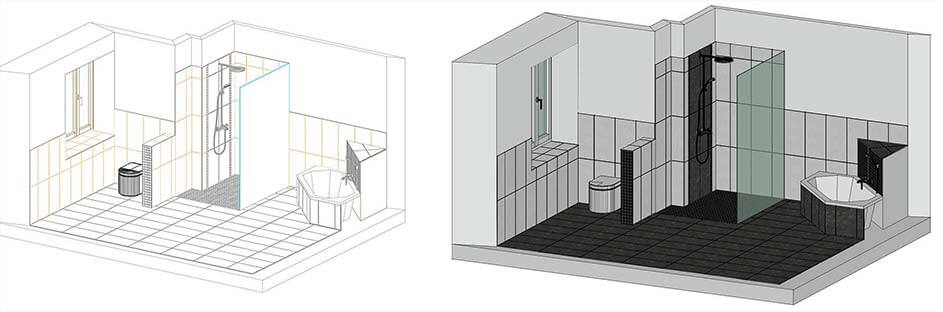

  • Fliesenböden und -wände
  • Dielenböden
  • Holzwandverkleidungen
  • Deckenelemente
  • Gitter

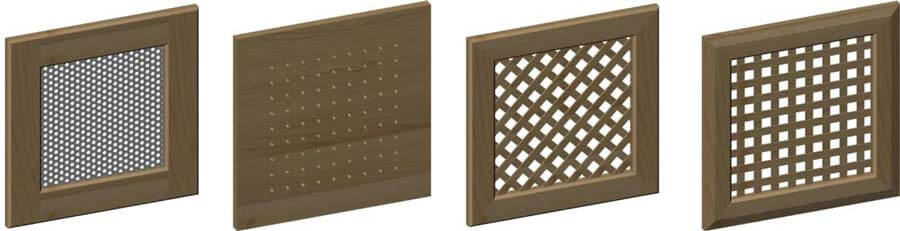

  • Gitterfront
  • Heizkörperverbauten
  • Raumteiler
  • Lochbleche
  • Akustikdecken und –wände


Mitlaufende Kalkulation

  • Mitlaufende Kalkulation schon während der Planung.
  • Bewusst einfach gehaltene Kalkulation aus einem fixen Grundpreis plus einem Preis pro Maßeinheit (Laufmeter, Quadratmeter…)
  • keine Aufwändige Datenpflege notwendig.

RSO-Kamera

  • Mit der RSO-Kamera lassen sich verschiedene Ansichten, durch wählen von Kamera- und Zielpunkt, erzeugen.
  • Einstellungen wie Augenhöhe oder Brennweite der Kamera können in einer Kameravorschau kontrolliert werden.

Einzelteilbearbeitung zur individuellen Anpassung sämtlicher Korpuselemente
