RSO-CNC

Die Möbel sind geplant, die Arbeitsvorbereitung ist erfolgt. Nun werden die NC-Daten generiert und an die NC-Software der CNC-Maschine übergeben. Diese Aufgabe übernimmt RSO-CNC. Die perfekte Ergänzung zu den RSO-CAD-Modulen RSO-Planung und RSO-Technik. Ein spezielles Analyseprogramm prüft jedes einzelne 3D-Objekt in der Zeichnung und ermittelt alle erforderlichen Produktionsinformationen.



Vertippen oder falsch abschreiben gehören der Vergangenheit an. Die vollautomatische Datenerfassung und -übergabe vermeidet die typischen Fehlerquellen der manuellen CNC-Programmierung.



Die wichtigsten Vorteile auf einen Blick

  • Minimierung von Fehlerquellen durch vollautomatische Datenerfassung und Datenübergabe
  • Maximale und fehlerfreie Auslastung des CNC-Bearbeitungszentrums
  • Extrem schneller Weg vom 3D-Plan zur CNC Maschine
  • Datengenerierung für alle gängigen NC-Programme
  • Detailmaßerfassung für die Produktion ist nicht mehr notwendig


Generierung von NC-Daten

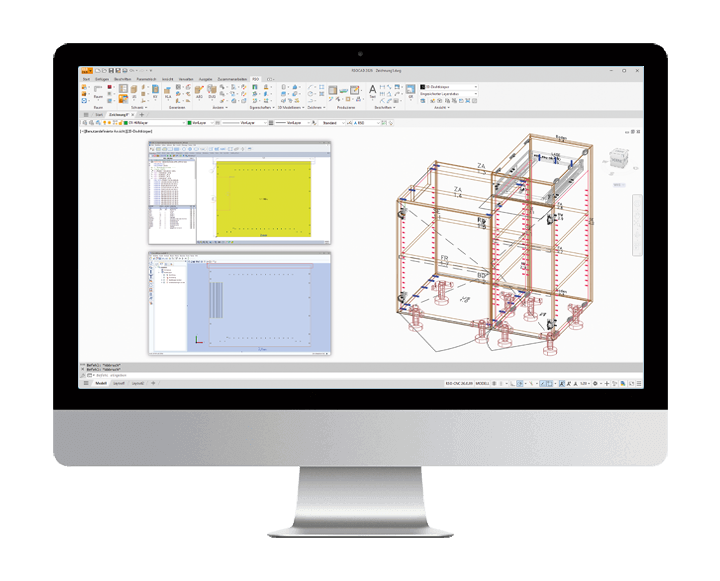

  • Die Grundlogik der CNC Datengenerierung lautet – Ich sehe bereits im 3D Modell alle meine Bearbeitungen, kann diese einfach bearbeiten oder zusätzliche Bearbeitungen hinzufügen.
  • Alle NC Informationen sind in den Elementen bereits vorhanden und können für die Arbeitsvorbereitung sichtbar gemacht werden.

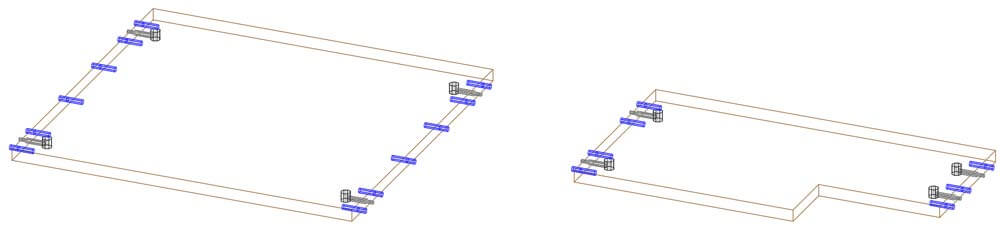

  • Das Bohrbild der Verbindungen passt sich automatisch an die Länge an und kann vom Benutzer individuell angepasst werden.

  • Verbindungsarten (Dübel, Clamex, Rastex usw.) werden beim Verplanen ausgewählt und können später einfach geändert werden.
  • Sogar einzelne Dübel einer Verbindung können angepasst werden.

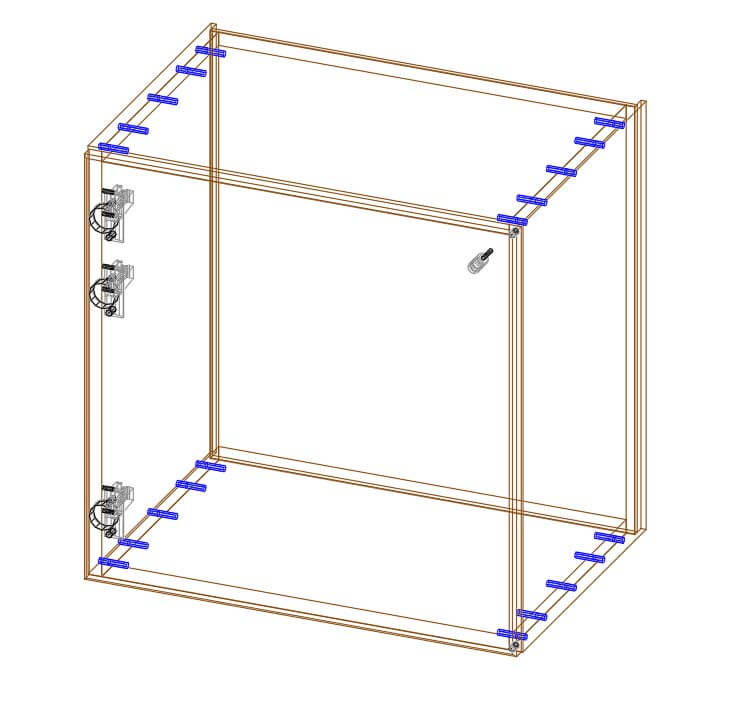

Beschläge

  • Beschläge haben die notwendigen NC Bearbeitungen bereits inkludiert.
  • Auch diese NC Informationen werden für die AV sichtbar gemacht und können bei Bedarf sogar einzeln verändert werden.
  • Es macht keinen Unterschied, ob ein Beschlag bereits automatisch beim Verplanen eines Schrankes eingefügt wird, oder nachträglich hinzugefügt wird.
  • RSO-CNC erkennt die Bearbeitungen genau an der Position, an der sich diese zum Zeitpunkt der Übergabe befinden.


Freiformelemente

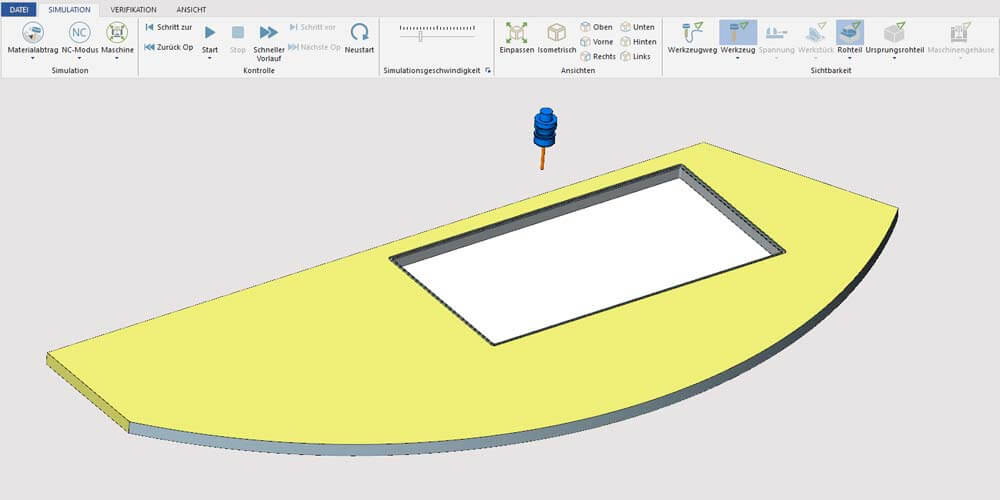

  • Freiformelemente werden automatisch in passende NC-Konturen umgewandelt.
  • Fräsbahnen oder Taschenfräsungen können beliebig hinzugefügt werden.
  • Elemente aus der Katalogverwaltung mit Bearbeitungen werden automatisch erkannt.

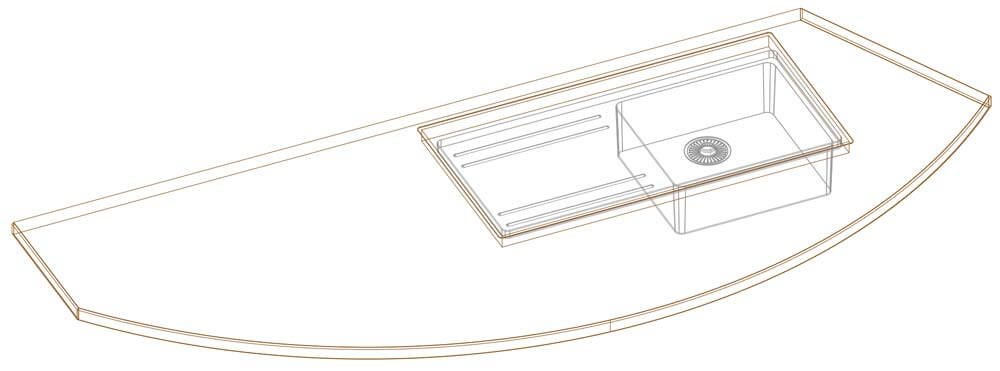

  • Eine Flächenbündige Spüle hat z.B. alle Fräsungen inkludiert.


Maschinenanbindung & CNC-Übergabe

  • Alle Maschinen, herstellerunabhängig: RSO-CNC steuert alle Maschinen der Möbelfertigung an, von der Plattensäge über die Kantenanleimmaschine und den Dübelautomaten bis zum 5-Achs-CNC-Bearbeitungszentrum.
  • Fertige Programme ohne manuelles Programmieren: RSO-CNC erzeugt aus der 3D-Planung fertige CNC-Programme, die direkt an der Maschine abgerufen werden.

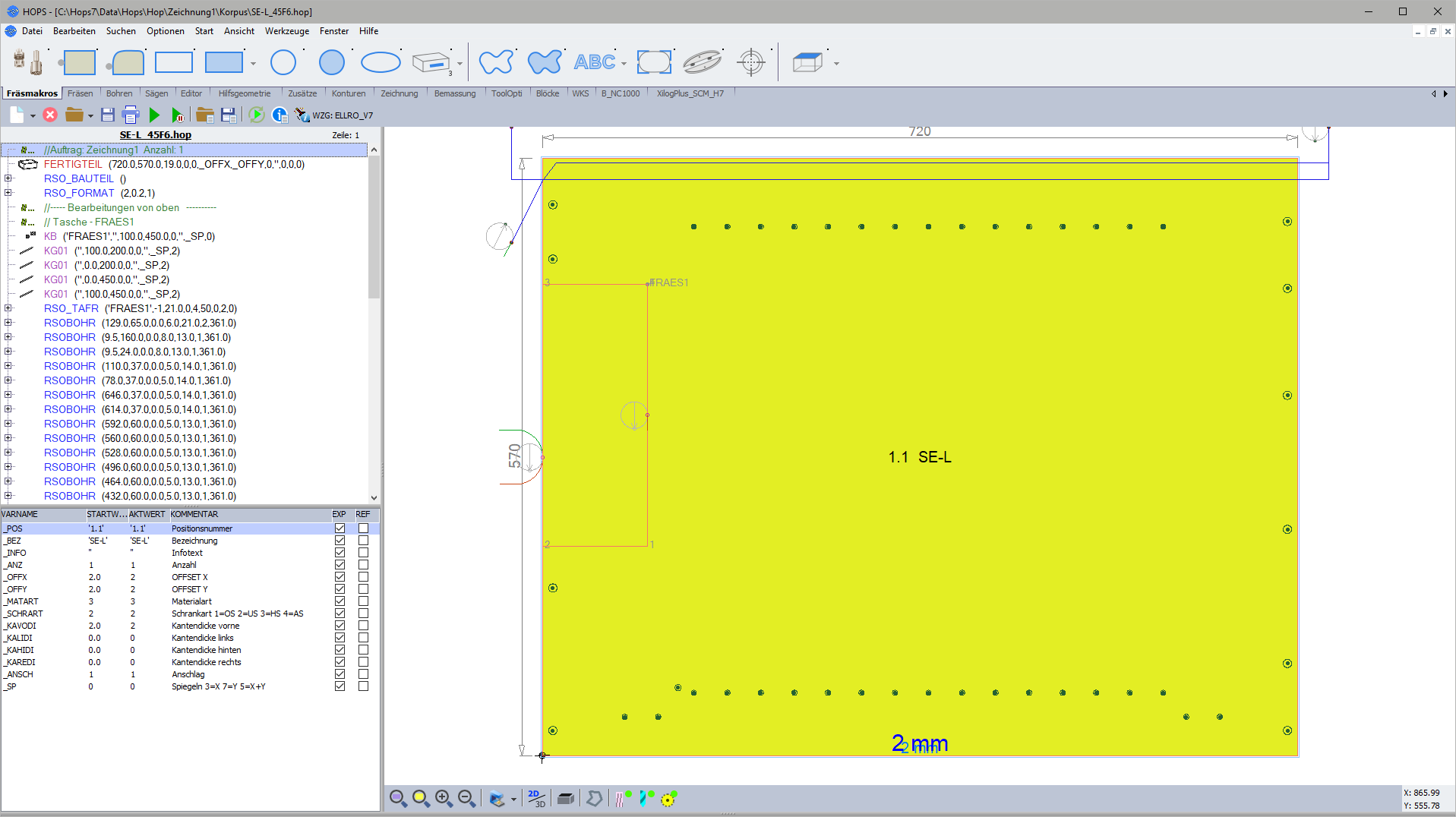

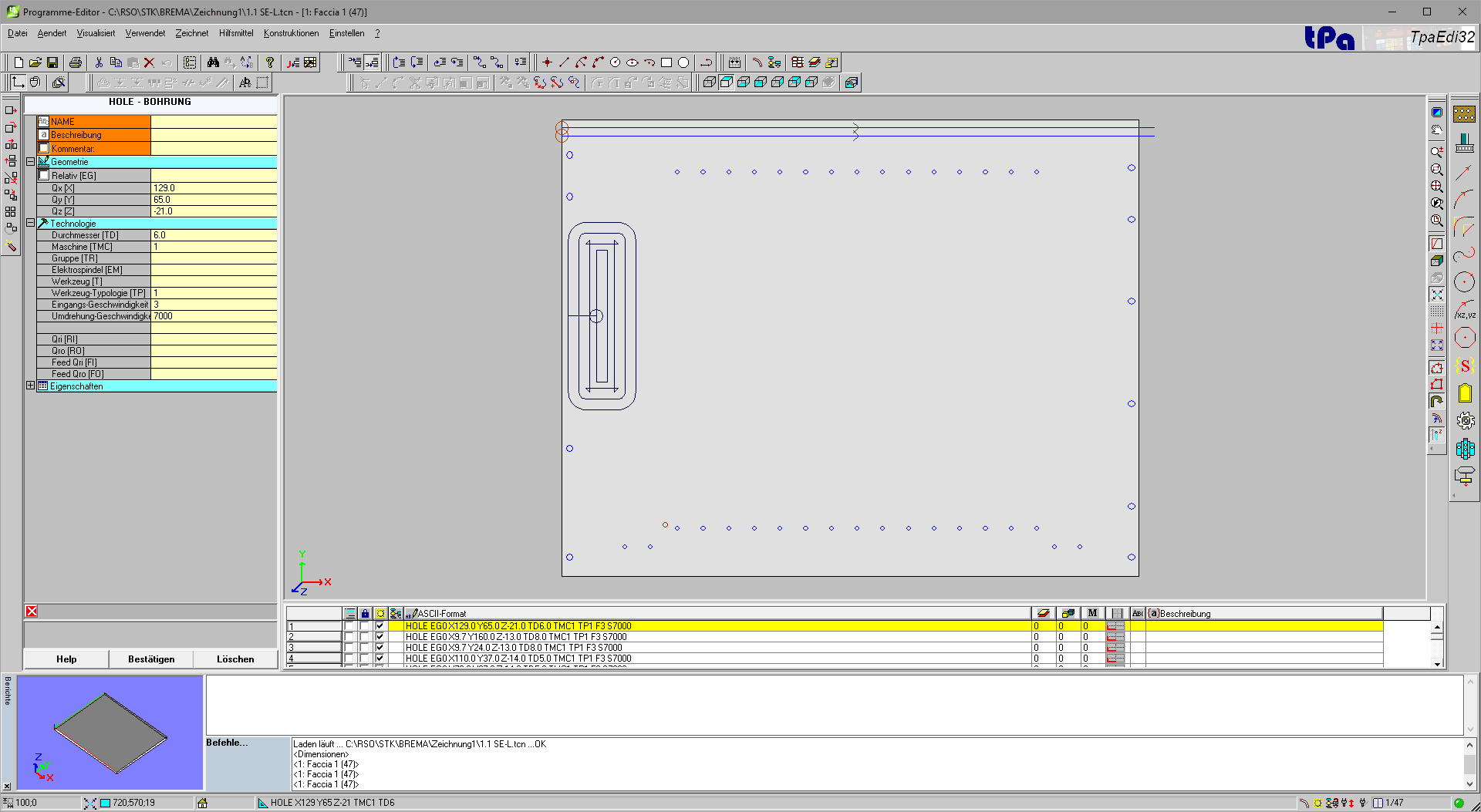

  • Alle gängigen CAM-Formate: z.B. NC-HOPS, woodWOP, Xilog Plus, Cobus, Woodflash, Maestro, Albatros, Masterwood, BiesseWorks, usw.
  • Maschinen aller namhaften Hersteller: Angesteuert werden unter anderem Maschinen von HOMAG, SCM, Biesse, Felder, HOLZ-HER, IMA Schelling, Paul OTT, Gannomat, Blum, usw.
  • Kombi-Ausgabe auf mehrere Maschinen: Ein Auftrag kann gleichzeitig an mehrere Maschinen gehen, z.B. die Dübelbohrungen an den Dübelautomaten und alle übrigen Bearbeitungen an die 5-Achs-CNC)



HolzFoto

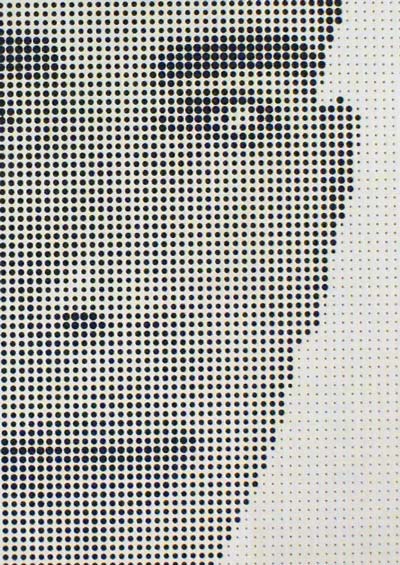

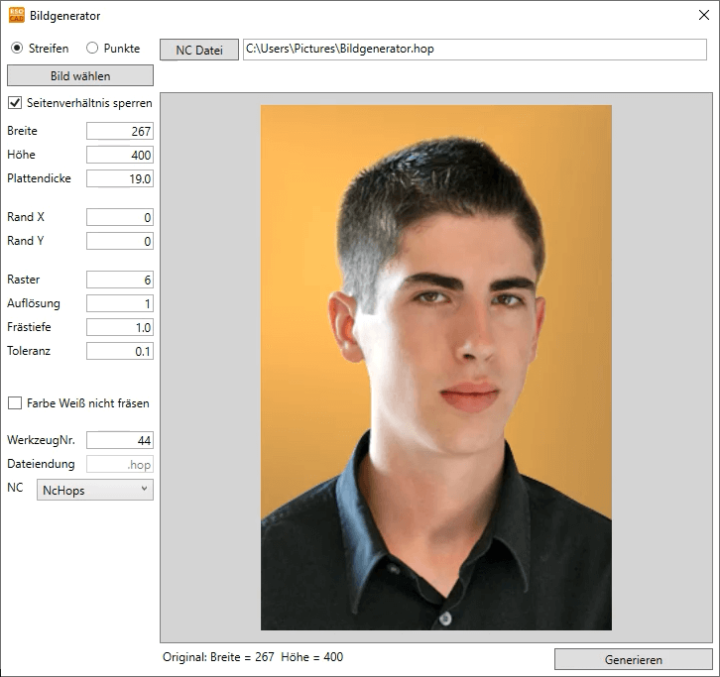

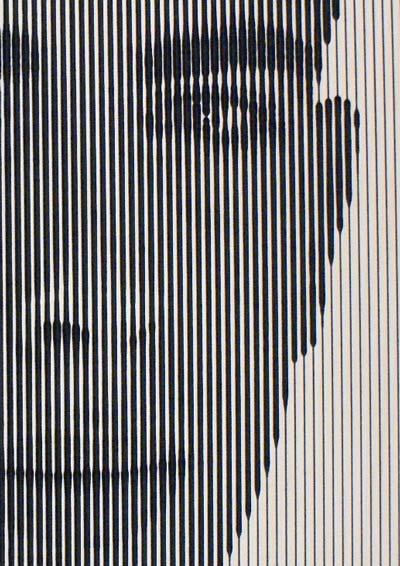

  • Der RSO Bildgenerator wandelt ein Foto in Fräsinformationen um.
  • In eine dunkle Platte mit heller Beschichtung werden Fräsbahnen oder Kreise mit unterschiedlicher Größe gefräst.
  • Diese Effekt Fräsungen werden für Akustikplatten eingesetzt, oder als Geschenk mit Wow-Effekt.
